大型鋼結構建筑要經過精密的測量后才能做出設計方案，在細節方面非常重要、深圳睿婕鋼結構現在給大家推薦一些鋼結構測量上的文章，對入門級的朋友有很大的幫助，那么小伙伴們開始上車了，一起學習吧。
1、測量工作的重要性
測量工作的好壞,是關系整體鋼結構安裝質量和進度的大問題,為此鋼結構安裝應重點做好以下幾項工作:
①設計圖紙的審核;
②測量定位依據點的交接與校測;
③測量器具的檢定與檢校;
④測量方案的編制與數據準備;
⑤建筑物測量驗線;
⑥高層鋼結構安裝階段的測量放線工作(包括控制網的建立,平面軸線控制點的豎向投遞,柱頂平面放線,懸吊鋼尺傳遞高程,鋼結構安裝測控等)。
2、測量器具的檢定與檢驗
為達到正確的符合精度要求的測量成果,經緯儀、水平儀、鋼尺施工測量前必須經計量部門進行檢定。除按規定周期進行檢定外,在周期內的經緯儀、水準儀、主要軸線關系,還應每2~3個月定期檢校。
經緯儀:一般鋼結構工程采用精度為2s級的光學經緯儀,對于高層鋼結構工程宣采用激光經緯儀,其精度宜在1/20000內。
水準儀:按國家二、四等水準測量及工程水準測量用途要求,其精度為±3nm/km。
鋼卷尺:土建1把,鋼結構制作1把,鋼結構安裝2把和監理單位1把,五把鋼尺應通過標準計量校準鋼尺。
使用鋼尺應注意以下幾點：
溫度改正數=0.00011(t-to)
式中L—測量長度
t—測量時溫度,℃
to—標定長度時的溫度,20℃
標準拉力:按制造廠的拉力標準,匹配拉力計的夾具,拉力計數器進行量測
尺的精度改正數=W2L3/24T2
式中W—鋼卷尺,kg/m;
L—鋼卷尺長度,m;
T—量距時的拉力,kg
3、建筑物測量驗線
鋼結構安裝前,土建部門已做完基礎,為確保鋼結構安裝質量,進場后首先要求土建部門提供建筑物軸線、標高及其軸線基準點、標高水準點,依此進行復測軸線及標高軸線復測:復測方法根據建筑物平面不同采取不同的方法。
①矩形建筑物的驗線宜選用直角坐標法。
②任意形狀建筑物的驗線宜選用極坐標法。
③平面控制點距欲測點位距離較長,量距困難或不便量距時,宜選用角度(方向)交匯法
④平面控制點距欲測點距離不超過所用鋼尺全長,且場地量距條件較好時,宜選用離交會(huì )法。
⑤使用光電測距儀驗線時,宜選用極坐標法,光電測距儀的精度應不低于±(5mn+5mm/km·D),D為被測距離
驗線部位:定位依據樁位及定位條件：
①建筑物平面控制圖、主軸線及其控制樁;
②建筑物高程控制網及±0.0000高程線;
③控制網及定位放線中的最弱部位;

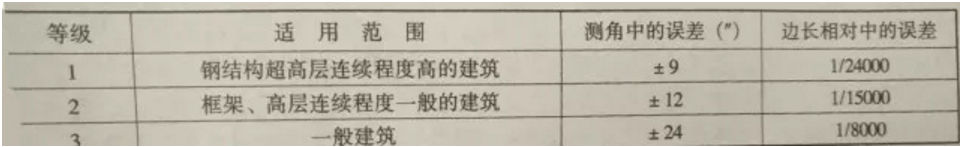

建筑物平面控制網主要技術指標見表1
表1 建筑物平面控制網主要技術指標
誤差處理:
①驗線成果與原放線成果兩者之差若小于1A2限差時,對放線工作評為優良
②兩者之差略小于或等于1A2限弟時,對放線工作評為合格(可不必改正放線成果或取兩者的平均值)。
③兩者之差超過1A2限差時,原則上不予驗收,尤其是要害部位。若次要部位可令其部返工。
此內容來源于網絡(luò )，如涉及版權問題請與我們聯系。
